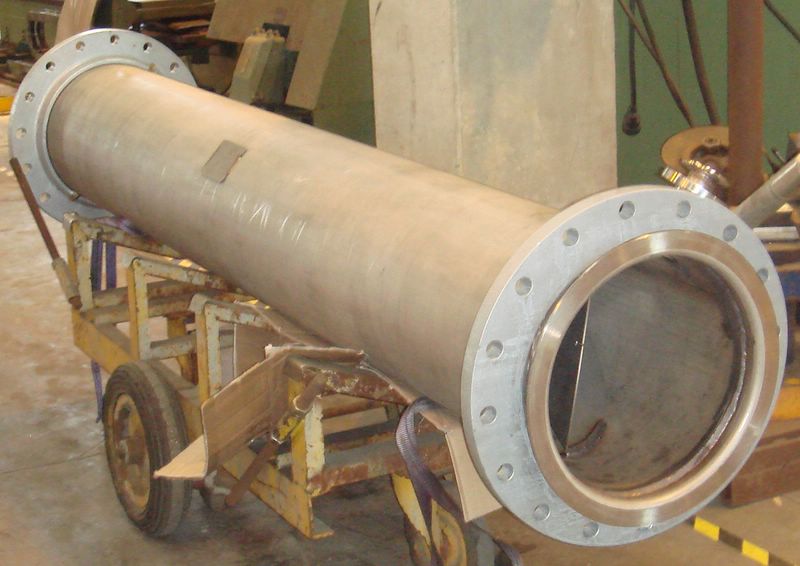

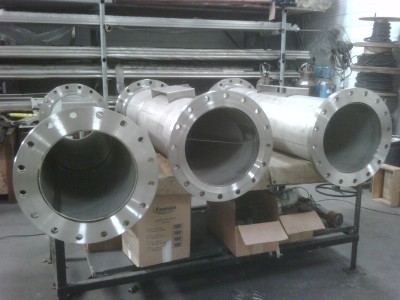

Agitateur - STATMIX
Mélangeurs statiques

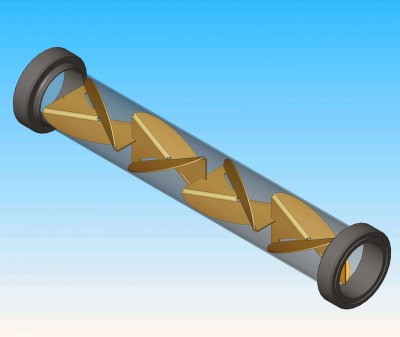

Le mélangeur statique mélange en ligne de liquides peu visqueux, jusqu'à 6000cps de viscosité, pas ou peu chargés en particules solides. Cet équipement permet le transfert de fluides tout en intégrant une fonction de mélange.
Industries concernées
Traitement de l'eau, industrie agroalimentaire, chimie, pétrochimie
Applications
- mélange
- dilution
- homogénéisation
- échange thermique
Performances
Pression admise : jusqu'à 75 bars
Matériaux
- Inox
- Alliages spéciaux
Caractéristiques hydrauliques
| TYPE | Débit d'entrée m³ / heure | Vitesse de traversée m / s | Nbre de Reynolds | Pertes de charge | |||||
| mini | maxi | mini | maxi | mini | maxi | mini | maxi | ||
| STATMIX 40-300-4 | 4 | 7 | 0,84 | 1,48 | 34489 | 60357 | 0,51 | 1,50 | |
| STATMIX 50-400-4 | 6 | 11 | 0,77 | 1,41 | 40358 | 73990 | 0,46 | 1,46 | |
| STATMIX 65-450-4 | 9 | 16 | 0,81 | 1,44 | 50686 | 90108 | 0,42 | 1,38 | |
| STATMIX 80-550-4 | 14 | 25 | 0,82 | 1,46 | 63424 | 113257 | 0,38 | 1,18 | |
| STATMIX 100-750-4 | 24 | 44 | 0,81 | 1,49 | 82848 | 151887 | 0,37 | 1,18 | |
| STATMIX 125-900-4 | 38 | 66 | 0,82 | 1,42 | 104633 | 181732 | 0,36 | 1,15 | |
| STATMIX 150-1100-4 | 55 | 100 | 0,82 | 1,49 | 126006 | 229102 | 0,36 | 1,06 | |
| STATMIX 200-1400-4 | 95 | 160 | 0,82 | 1,38 | 165409 | 78583 | 0,32 | 1,02 | |
| STATMIX 250-1800-4 | 150 | 260 | 0,82 | 1,42 | 208006 | 360544 | 0,31 | 0,98 | |
| STATMIX 300-2100-4 | 210 | 380 | 0,81 | 1,46 | 244428 | 442298 | 0,30 | 0,92 | |
Caractéristiques dimensionnelles
| TYPE | Raccordement par brides tournantes | Element démontable | Longueur totale | Poids | Piquage d'injection | Longueur totale | Poids | ||
| Nbre | mm | kg | Ø | mm | kg | ||||
| STATMIX 40-300-4 | PN 10 DN 40 | 4 | 300 | 3 | DN 15 | 350 | 3,3 | ||
| STATMIX 50-400-4 | PN 10 DN 50 | 4 | 400 | 4,5 | DN 15 | 450 | 4,8 | ||
| STATMIX 65-450-4 | PN 10 DN 65 | 4 | 450 | 6,5 | DN 15 | 500 | 7 | ||
| STATMIX 80-550-4 | PN 10 DN 80 | 4 | 550 | 20 | DN 25 | 700 | 23 | ||
| STATMIX 100-750-4 | PN 10 DN 100 | 4 | 750 | 30 | DN 25 | 900 | 35 | ||
| STATMIX 125-900-4 | PN 10 DN 125 | 4 | 900 | 45 | DN 25 | 1100 | 52 | ||
| STATMIX 150-1100-4 | PN 10 DN 150 | 4 | 1100 | 65 | DN 32 | 1300 | 75 | ||
| STATMIX 200-1400-4 | PN 10 DN 200 | 4 | 1400 | 120 | DN 32 | 1650 | 130 | ||
| STATMIX 250-1800-4 | PN 10 DN 250 | 4 | 1800 | 195 | DN 40 | 2050 | 215 | ||
| STATMIX 300-2100-4 | PN 10 DN 300 | 4 | 2100 | 285 | DN 40 | 2350 | 310 | ||
